יַצרָן keanuDav תמיד שכח להדליק את אורות האופניים שלו כשנסע בחושך. הוא אף פעם לא ידע כמה מהר הוא נוסע, או כמה זמן נסיעותיו. אז הוא יצר אופניים חכמים הניתנים לשיתוף שמדליקים או מכבים את האורות באופן אוטומטי ועוקבים אחר המקום בו נסעתם. הפרויקט משתמש בא סורק RFID כך שמישהו אחר יכול להשתמש באופניים בלי להתעסק בנתוני הנסיעה האישיים של קיאנו.
-

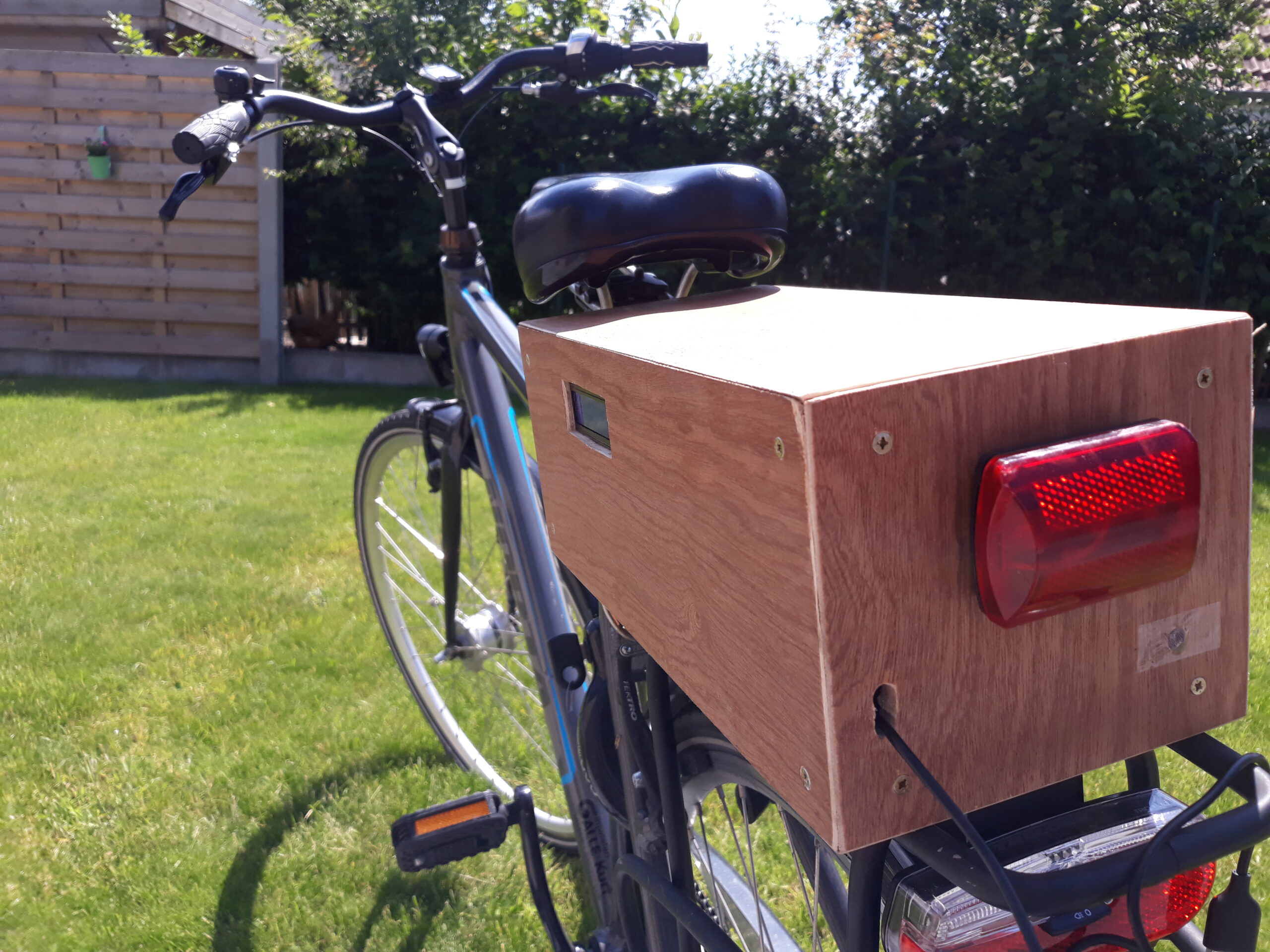

היצירה של קיאנו יושבת בקפידה על מתלה האחורי של האופניים -

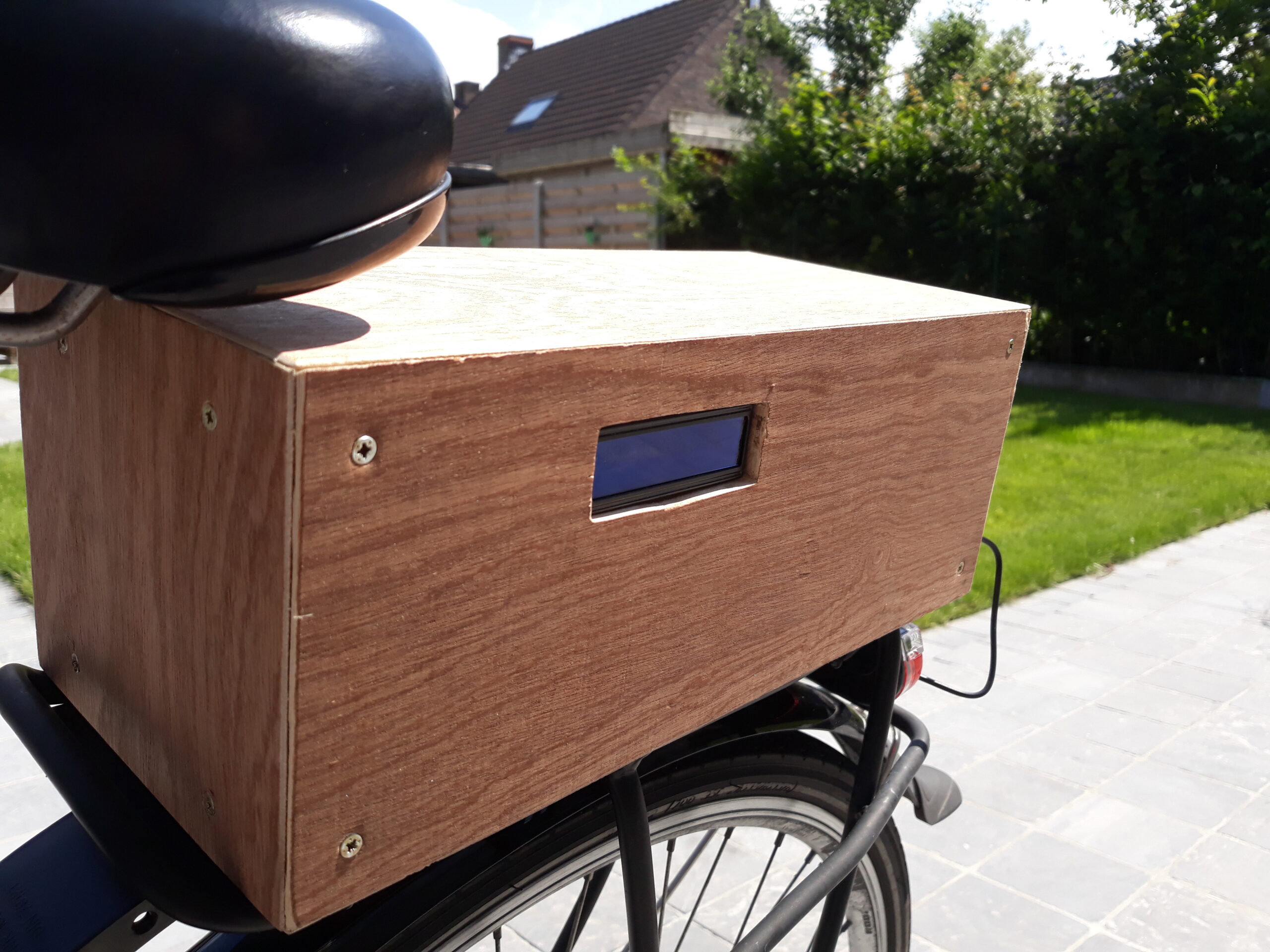

וכולל מסך LCD
כאן בקיימברידג ', אם תשכחו להוריד את אורות הקליפ שלכם מהאופניים כשאתם נועלים אותם, רוב הסיכויים שהם לא יהיו שם כשתחזרו. אנו מעריכים כי פיתרון זה המופעל על ידי פטל פי יכול לעבוד גם כאן בעיר האופניים המובילה בבריטניה, מכיוון שאין מה לפתוח וללכת איתו בקלות.
חוּמרָה
- פטל פי 3
- GPS NEO 6M (כדי לעקוב אחר מהירות ומיקום)
- סוללת חשמל ניידת
- RFID RC522 (כך שניתן להפריד בין נתוני האורח ונתוני Keanu)
- LCD מסך (כך שתוכל לראות את כתובת ה- IP ולהציג כאשר משתמש סורק פנימה או החוצה)
- לוח Elegoo Uno R3
קיאנו העלה את מחיר הבנייה כולל עץ ואור בסביבות 145 אירו.
איך הכל משתלב זה בזה?
אנחנו לא נשקר: האופניים החכמים נראים מסובכים ליצור מחדש. כלומר, זהו א מִגרָשׁ של חוטים. וכמה פיסות חומרה. אך הוא מבצע פונקציות מרובות עבור הרוכב, כך שנוכל להשלים עם מעט פדיחות.
ואל תדאגי, קיאנו הוא גיבור ושיתף את הדיאגרמה הזו של פריץ שלו להדרכה, אשר מוגדר בקלות בתבנית בת שתים-שלבים, כך שתוכלו לעקוב בקלות אחר.
איך אוספים את כל הנתונים?
קיאנו מסביר:
"משתמשים בסורק ה- RFID עם הארדואינו. קראתי את הנתונים מהסורק עם הארדואינו ושולח אותם ל- Raspberry Pi עם USB סידורי.
מודול ה- GPS משתמש גם בתקשורת טורית. הנתונים ש- GPS שולח ל- Raspberry Pi אינם מעוצבים כל כך, ולכן השתמשתי ב- סִפְרִיָה לנתח את הנתונים ולהקל על השימוש בהרבה.
הערכים האנלוגיים מה- LDR מומרים באמצעות ה- mcp3008 (adc), ואז אני הופך את הערך לאחוזים. "
Keanu מאחסן את הנתונים במסד נתונים יחסי ב- mySQL. ואז מסד הנתונים וסקריפט הפיתון פועלים יחד ב- Raspberry Pi. הנה כל מה שאתה צריך GitHub.
קח סיבוב
בנוסף לכישורי הקידוד והחשמל המרשימים, קיאנו הוא יד טיפה בעבודות עץ. אתה יכול להשתמש בתיבה מוכנה מראש בחומר אחר אם זה לא הקטע שלך. זה רק צריך חור כדי שמסך ה- LCD יופיע דרכו.
הקפד לבדוק את יצרנית Keanu מדריך שלב אחר שלב מסביר איך הוא ייצר את האופניים החכמים.
