ה DongshanPI-PicoW הוא זעיר זרוע לוח לינוקס הכולל ארבעה כותרות 12 פינים בנוסף ל SSW101B USB שבב WiFi. לפי שמו, הלוח או המודול של DongshanPI-PicoW מיועדים להיות אלטרנטיבה של Arm Linux ל- Raspberry Pi Pico W. הוא כולל א SigmaStar מעבד SSD210 כפול ליבה Cortex-A7 עם 64MB זיכרון RAMשבב SSW101B USB WiFi 4, וכמות ניכרת של חיבורי כניסה ויציאה.

פרסומת

ה DongshanPI-PicoW לוח הפיתוח מורכב מ-Sigma Technology ויש לו SSD210 ו- SSW101B WiFi. העיצוב משתמש בכותרת סיכה של 2.0 מ"מ בשילוב עם חור חותמת. כדי להפעיל ולעשות שימוש במערכת לוח הפיתוח, זה רק דורש קלט מא 5V ספק כוח.

המודול כולל גם א 128 מגה-בייט SPI flash להפעלת לינוקס ומספק ממשק תצוגה של עד 1280 x 800 60fps, USB 2.0, ממשקי אודיו, ועוד ממשקים בפורמט קטן של 31 מ"מ x 31 מ"מ עם 48 חורים מבפנים וקסטלים שקל לשלב במכשירים קומפקטיים.

מפרטים

  • מעבד – SigmaStar SSD210 ARM Cortex-A7 Dual Core 1 GHz עם ניאון ו-FPU
  • אחסון – Winbond SPI NAND FLASH 128MB (W25Q128)
  • קישוריות -IEEE 802.11b/g/n 2.4GHz 1T1R WiFi 4 מודול + מחבר אנטנה u.FL
  • מתג Onseemi USB 2.0 (480MBbps) (FSUSB30)
  • ארבע כותרות 12 פינים בגובה 2.0 מ"מ עם חורים מכוסים
  • מקסימום שני ממשקי MIPI עם 2 או 1 נתיב נתונים ו-2 נתיבי שעון
  • פלט TTL עד 1280×800 60fps
  • כניסות MIC ו-DMIC, lineout I2S TDM 8 ערוצים, RX 2/4/8 ערוצים, TX 2 ערוצים
  • SDIO 2.0 x1
  • SPI x2 I2C x2 UART x4 PWM x4
  • USB 2.0 x1
  • 64MB DDR2
  • SSW101B
  • מעבד 32Bit RISC 150MHz
  • תומך ברוחב פס HT20/40MHz
  • רשת – Ethernet x1
  • מנועי אבטחה
  • אחרים – כפתור איפוס
  • מתח – 5V באמצעות פיני קלט/פלט
  • מידות – 31 x 31 מ"מ (משוער)

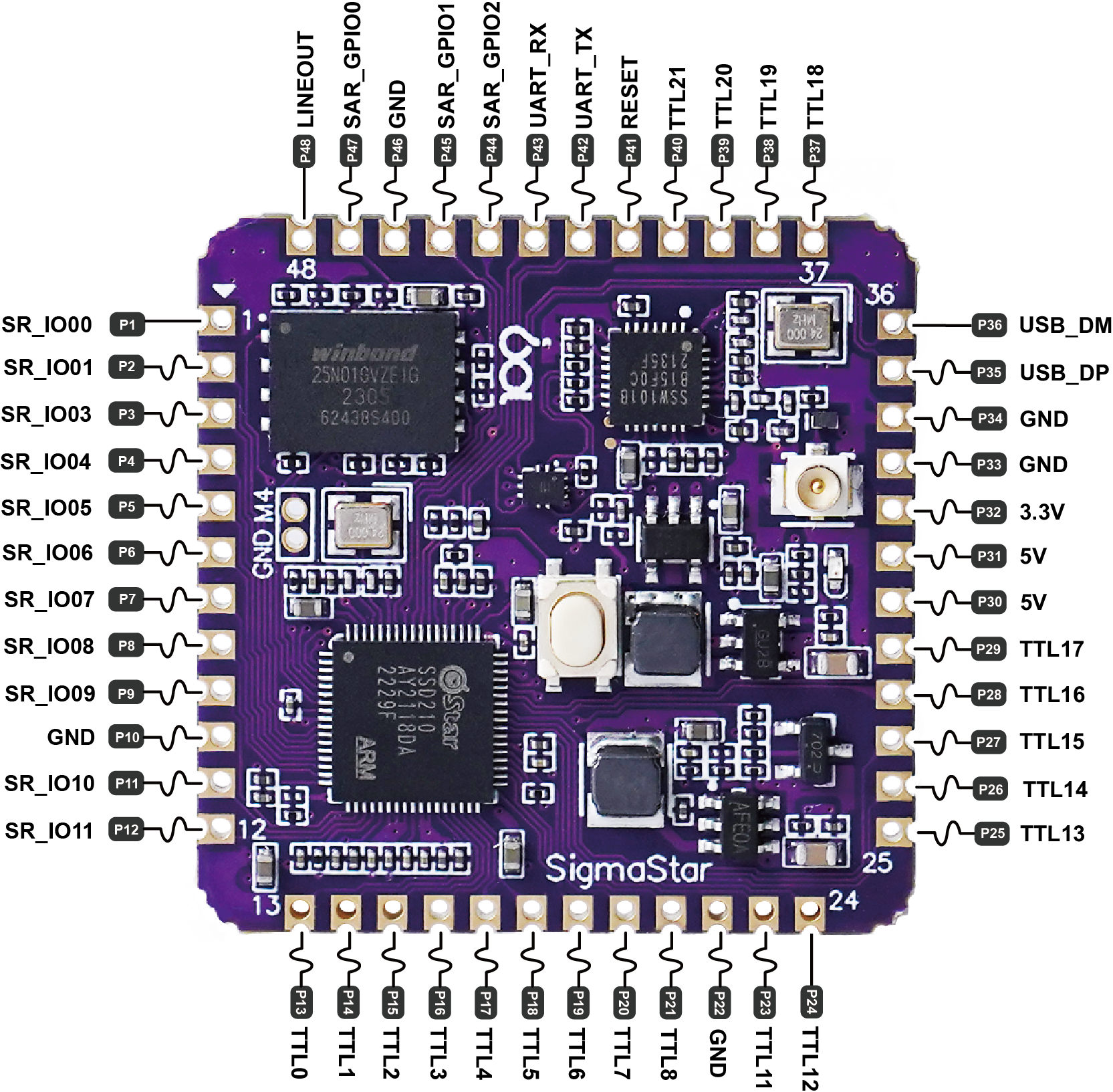

Pinout

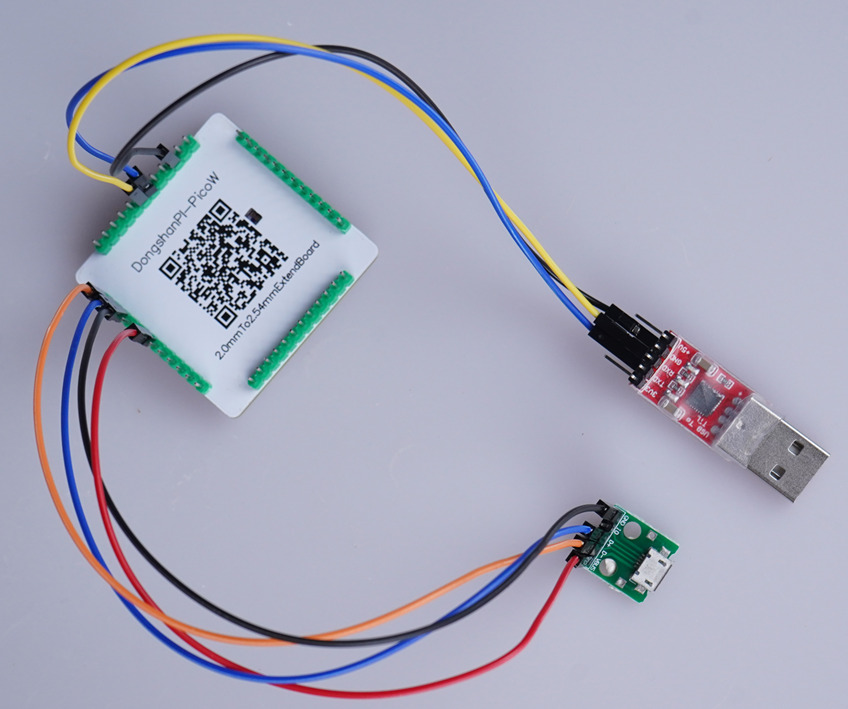

כפי שמוצג בתמונה למטה, על המשתמש לחבר את הפינים של לוח הליבה לפינים של לוח המתאם. משתמשים יכולים לחבר את הלוח התחתון הזה ללוח החורים.

ה ויקי מכיל מידע חשוב, כמו גם שרטוטים, תמונת לינוקס וכלים מהבהבים. ניתן לדון בכל דאגה בנוגע לפיתוח של לוח מעגלים זה פוֹרוּם.

מידע אודות הרכישה

ב- Aliexpress, ניתן לרכוש את DongshanPI-PicoW עבור $6.71 דולר.





קישור לכתבת המקור – 2023-05-01 10:10:03
